概述
SKGL系列無源信號隔離器是一種能將輸入量的直流信號經隔離成一組輸出量的安全直流信號，從而實現對被測信號正確測量的儀器。該隔離器輸入、輸出全隔離，抗干擾，且輸入、輸出選擇范圍寬，精確度佳，無需供電電源，導軌安裝便于檢測與維護。無源信號隔離器廣泛應用于地線干擾抑止、信號長線傳輸、儀器儀表信號收發、隔離安全柵、數據采集、信號傳輸轉換和DCS集散控制系統。
特點
無源信號隔離器體積小巧，外形美觀，標準DIP24封裝。適合密集安裝、隔離與變送一體、低輸入阻抗、線性好、溫度特性好，轉換精度好性能穩定、導軌安裝，裝卸方便、輸入/輸出/之間全隔離，抗干擾能力強。
技術規格
精度：±0.2%滿量程
輸入信號：0~10mA，4~20 mA
輸出信號：0~10mA，4~20 mA
溫度范圍：-20~60℃
濕 度：90%
隔 離：輸出/輸入/全隔離
隔離電壓：1500VDC（1分鐘）

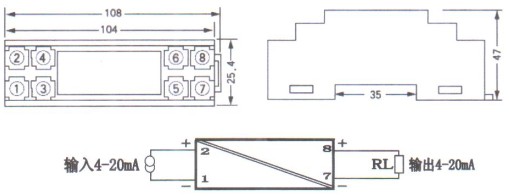

外形結構
注：接線以儀表外殼上標接線圖為準
|
