◆概述

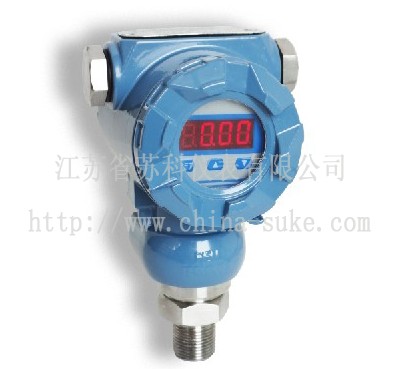

SK-DBS208、308系列壓力變送器（擴散硅壓力變送器）具有工作可靠、性能穩(wěn)定、安裝使用方便、體積小、重量輕、性能價格比高等點，能在各種正負壓力測量中得到廣泛應用。壓力變送器采用擴散硅或 陶瓷芯體作為壓力檢測元件，傳感器信號經高性能電子放大器轉換成0-10mA或4-20mA統一輸出信號。壓力變送器可替代傳統的遠傳壓力表，霍爾元件、差動變送器，并具有DDZ-Ⅱ及DDZ-Ⅲ型變送器性能。壓力變送器能與各種型號的動圈式指示儀、數字壓力表、電子電位差計配套使用，壓力變送器也能與各種自動調節(jié)系統或計算機系統配套使用。
◆主要技術指標
·精度等級：±0.25%，±0.5%
·非線性誤差：0.3級≤±0.3%FS
·滯后誤差：≤±0.3%FS
·輸出特性：
①0-10mA輸出，負載電阻0-1.5KΩ
②4-20mA輸出，負載電阻0-600Ω
③恒流輸出內阻大于10MΩ
④二線制4-20mA輸出：標準供電DC24V
·防爆標志：（RPT-Ⅲ）：Exia Ⅱ CT4-6
◆型號命名方式
SK-DBS208 |
擴散硅壓力變送器（普通） |
SK-DBS308 |
擴散硅壓力變送器（防爆） |
|
代碼 |
量程范圍 |
A |
0-5KPa-20KPa |
B |
0-20KPa-70KPa |
C |
0-70KPa-350KPa |
D |
0-200KPa-700KPa |
E |
0-0.7MPa-3.5MPa |
F |
0-2.0MPa-7MPa |
G |
0-7MPa-35MPa |
H |
0-20MPa-100MPa |
|
代碼 |
精度等級 |
Ⅰ |
0.1% |
Ⅱ |
0.25% |
Ⅲ |
0.5% |
|
代碼 |
輸出代號 |
E |
4-20mADC二線 |
K |
0-10mA |
RS |
RS485通訊 |
M |
用戶約定 |
|
代碼 |
壓力連接 |
R |
標準型(M20×1.5) |
P |
齊平膜 |
O |
按用戶尺寸加工 |
|
代碼 |
選項 |
i |
本安型iaⅡCT6 |
d |
隔爆型dⅡBT4 |
T |
船用型 |
M1 |
線性指示表 |
M2 |
LED數字顯示表 |
M3 |
LCD顯示表 |
Z |
阻尼調整 |
Q |
遷移 |
A |
絕壓測量 |
F |
負壓測量 |
C |
選用陶瓷傳感器（帶＊量程無） |
S |
散熱器及過程連接件 |
Y |
用戶約定 |
壓力變送器系列產品有：電容式壓力變送器；擴散硅壓力變送器；不銹鋼壓力變送器；陶瓷壓力變送器等。
|
